Особенности сварки чугуна и алюминия
Из чугуна изготовляются многие базисные детали строительно-дорожных машин, тракторов, автомобилей и технологического оборудования. При эксплуатации этих машин у чугунных деталей появляются . трещины, изломы, износы, которые необходимо устранять.
Сварка чугуна затруднена вследствие следующих причин:
1-склонности чугуна к отбеливанию;
2-трещинообразования при сварке;
3-резкого перехода при нагреве из твердого состояния в жидкое.
Чугун называется отбеленным, если большая часть углерода в нем находится в химически связанном состоянии, т.е. в виде цементита Fe3C. Отбеливание происходит при быстром охлаждении расплавленного чугуна, Углерод не успевает выделится в виде графита, а выделяется в виде цементита, ледебурита и мартенсита; чугун становится твердым и не поддается механической обработке.
В сером чугуне углерод находится в виде графита. Графитизация чугуна происходит не только при переходе чугуна из жидкого состояния в твердое, но и при дальнейшем охлаждении, причем чем медленнее охлаждается деталь, тем полнее происходит графитизация. Холодная масса чугунной, чаще всего большой по массе детали, ускоренно отводит тепло сварки, поэтому происходит интенсивное отбеливание сварного шва, а вследствие различия коэффициентов расширения серого и белого чугунов возникают внутренние трещины.
Избежать этих затруднений при сварке чугуна можно двумя способами:
1. Выполнять горячую сварку металла с последующим медленным охлаждением после сварки;
2. Выполнять холодную сварку чугуна, но вводить в шов элементы, препятствующие образованию цементита, или использовать способы упрочнения. швов.
Горячая сварка чугуна проводится на предварительно нагретых до 600 …. 650 °С деталях. После сварки происходит охлаждение всей массы нагретой детали, поэтому скорость охлаждения сварного шва будет ниже, чем при холодной сварке. В сварном шве успевает произойти графитизация, скорость усадки уменьшается и поэтому не образуется трещин в околошовной зоне.
При заварке трещин в конструктивно сложных деталях с целью устранения возможного трещинообразования проводится 2-х ступенчатый нагрев: сначала до температуры 200 …250 °С нагревают с относительно не высокой скоростью до 600 °/ час, а далее -с большей скоростью до 1600 °/ час. Сварка выполняется электродами типа ОМЧ-1, состоящих из чугунных прутков со специальным покрытием, или при газовой сварке чугунными прутками без покрытия.
Горячая сварка позволяет получить наилучшие результаты, но процесс технологически сложный и очень трудоемкий, поэтому широкого распространения не получила.
Чаще применяется холодная сварка чугуна, выполняемая следующими способами:
1.Стальным малоуглеродистым электродом.
2. Специальными электродами ПАНЧ-11, МНЧ-1, МНЧ-2, ОЗЧ-1 и др.
3. Биметаллическим электродом или пучком электродов.

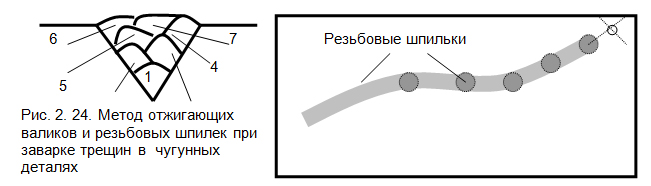

Для повышения надежности сварки стальными малоуглеродистыми электродами в разделанные кромки шва ставят резьбовые шпильки или используется способ отжигающих валиков (рис. 2. 24). При наложении второго и
последующего валиков первые сварные швы вновь нагреваются и уже остывают с меньшей скоростью, поэтому значительная часть цементита распадается, получается более мягкий сплав с меньшей степенью отбеливания. Структура различных зон сварки получается неодинаковой, однако в среднем она лучше, чем при обычной сварке. Эффективно использовать способ отжигающих валиков в комплексе со шпильками.
Для устранения продолжения трещины на ее оси сверлятся отверстия диаметром 2..3 мм , зубилом или шлифовальным кругом проводят V-образную разделку трещины и сверлят по ее длине отверстия, нарезают в них резьбы и заворачивают шпильки, которые сначала обваривают кругом, а затем наплавляют весь сплошной шов.
Однако эти способы холодной сварки малопроизводительны, поэтому, чаще всего, используются другие способы сварки чугунных деталей.
Если требуется хорошая обрабатываемость шва и допускается невысокая прочность, то используются электроды МНЧ-1, МНЧ-2. Никель, входящий в состав электродов, не образует соединений с углеродом, поэтому шов имеет невысокую твердость, но хорошо механически обрабатывается. Хорошие результаты при сварке чугуна дает использование сварочной проволоки ПАНЧ-11.
Электроды ОЗЧ-4, изготовляемые из медной проволоки с фтористо-кальциевой обмазкой, обеспечивают прочный, но труднообрабатываемый шов, представляющий собой медь, насыщенную железом.

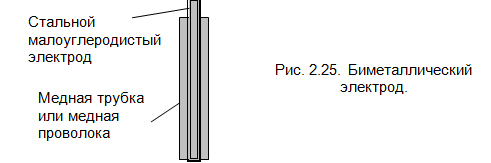

При отсутствии специальных электродов изготовляются биметаллические электроды (рис. 2.25) намоткой медной проволоки или надеванием медной трубки (меди до 70% от железа) на стальной стержень или малоуглеродистый стальной электрод. Сварной шов также представляет собой медь с вкраплениями железа, прочность его составляет до 60 ….70% от прочности основного металла.
Для сварки толстостенных чугунных деталей используют пучок электродов: стальной электрод диаметром 3 …
Газовую ацетилено-кислородную сварку чугуна ведут нейтральным пламенем или с небольшим избытком ацетилена. Присадочный материал — чугунные прутки диаметром 6 …8 мм. При газовой сварке используются флюсы:
1 — бура;
2 — смесь 50% буры, 47% двууглекислого натрия и 3% окиси кремния;
3 — смесь 56% буры, 22% углекислого натрия и 22% углекислого калия.
Трудность сварки алюминия заключается в следующем:
- 1. На поверхности детали образуется тугоплавкая окись алюминия, высокая температура (2050…2060 °С) плавления которой препятствует образованию сварочной ванны и соединению кромок свариваемого материала, который расплавляется при более низкой температуре (650 …660 °С).
- 2. Алюминий и его сплавы жидкотекучи, не меняют своего цвета, оставаясь серебристо-белыми. Это затрудняет сварку и визуальное определение момента сварки и заплавления шва.
- 3. Высокая теплопроводность алюминия и быстрый отвод тепла приводят к большим внутренним напряжениям, к короблению деталей и к появлению трещин.
Несмотря на эти затруднения можно получить качественные сварные швы одним из способов:
1-газовой сваркой как без флюса, так и с флюсом;
2-электродуговой сваркой плавящим электродам;
3-электродуговой сваркой неплавящим угольным электродом;
4-аргонно-дуговой сваркой.
Газовую сварку без флюса проводят восстановительным пламенем с небольшим избытком ацетилена. Внутренние полости детали набивают песком, на деталь, подогретую до 250 … 300 °С, укладывают куски припоя (металл однородный с деталью) и пламенем горелки одновременно подогревают припой и деталь, а с помощью стального крючка удаляют окисную пленку и пододвигают расплавленные куски припоя к трещине, перемешивают крючком, добиваясь надежного сваривания.
При безфлюсовой сварке качество сварки хуже, чем при сварке с флюсом. Для разрушения окисной пленки чаще всего используется флюс АФ-4А, представляющий собой смесь хлористых и фтористых солей натрия, калия и лития. Флюс сильно разъедает металл, поэтому после сварки необходимо тщательно удалять остатки флюса и промывать деталь. Сварку детали ведут алюминиевым прутком, предварительно покрытым флюсом, или флюс насыпают на кромки трещин и водят по нему прутком, или пруток во время сварки обмакивают во флюс. Для улучшения структуры шва и снятия внутренних напряжений деталь при сварке желательно нагревать до 300 …350 °С.
Электродуговую сварку алюминиевых деталей проводят на постоянном токе обратной полярности. Используются электроды типа ОЗА-1 и ОЗА-2, изготовляемые из алюминиевой проволоки с нанесенной обмазкой, аналогичной по составу флюсу АФ-4А.
Сварка алюминия угольным электродом применяется реже, чем другими способами. Процесс выполняется аналогично газовой сварке с флюсом.

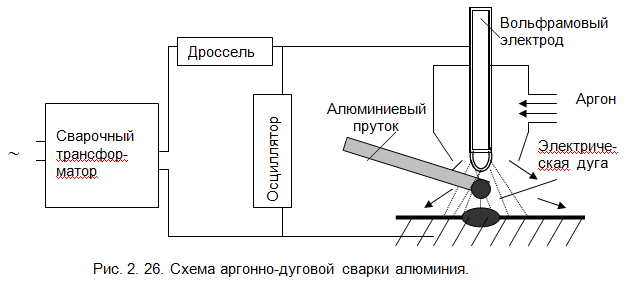

Аргонно-дуговая сварка (рис. 2.26) обеспечивает самое лучшее качество
сварки, выполняется с помощью вольфрамового электрода и стационарных установок УДАР-300, УДАР-500, состоящих из сварочного трансформатора с дросселем насыщения и осциллятором или с помощью передвижных установок УДГ-301 и УДГ-501. Имеются установки для сварки алюминия различными токами: постоянным или импульсным (УДГ-161) ; постоянным, импульсным или переменным (УДГ- 251, УДГ-351).
В зону электрической дуги между деталью и вольфрамовым электродом через специальную горелку подается аргон, который предохраняет металл от окисления и вводится алюминиевый пруток. Разрушение окисной пленки происходит под действием дуги. Состав электродной проволоки выбирается близким по составу основному металлу.
